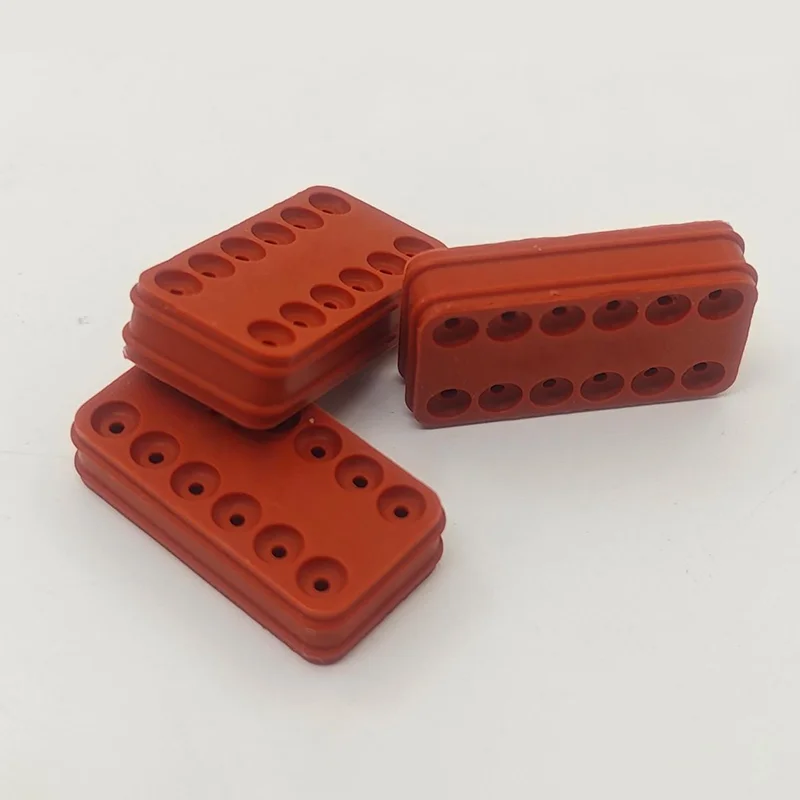

A 12 Pin Wire Seal para sa Electric Connectoray isang precision sealing component na idinisenyo upang protektahan ang mga indibidwal na wire entry point sa multi-pin electrical connector system. Sa pamamagitan ng paggawa ng malapit na selyo sa paligid ng bawat cable, nakakatulong itong bawasan ang panganib ng tubig, alikabok, langis, kemikal, at iba pang mga contaminant na maabot ang mga sensitibong terminal. Ipinapaliwanag ng artikulong ito ang istraktura, mga materyales, mga function, pamantayan sa pagpili, mga pagsasaalang-alang sa pag-install, karaniwang mga aplikasyon, at mga kadahilanan sa pagbili na dapat maunawaan ng mga inhinyero at mamimili kapag tumutukoy ng isang 12-pin wire sealing solution.
Talaan ng mga Nilalaman
- Ano ang 12 Pin Wire Seal para sa Electric Connector?
- Paano Nakabalangkas ang 12 Pin Wire Seal?
- Ano ang Ginagawa ng 12 Pin Wire Seal?
- Aling mga Materyal ang Karaniwang Ginagamit?
- Ano ang Dapat Isaalang-alang Kapag Pumili ng Isa?
- Saan Ginagamit ang 12 Pin Wire Seals?
- Paano Dapat Mag-install ng Wire Seal?
- Anong mga Problema ang Maaaring Idulot ng Maling Napiling Selyo?
- Paano Napapabuti ng Custom Manufacturing ang Connector Sealing?
- Ano ang Dapat Itanong ng Mga Mamimili sa Tagagawa ng Wire Seal?
- Mga Madalas Itanong
- Pangwakas na Pagsasaalang-alang
Ano ang 12 Pin Wire Seal para sa Electric Connector?
A 12 Pin Wire Seal para sa Electric Connectoray isang sealing component na idinisenyo para sa isang electrical connector na naglalaman ng labindalawang indibidwal na posisyon ng koneksyon. Ang pangunahing layunin nito ay upang i-seal ang lugar kung saan ang mga wire ay dumadaan sa connector housing, na tumutulong na maiwasan ang mga hindi gustong substance na maabot ang mga panloob na terminal.
Hindi tulad ng connector housing mismo, ang wire seal ay karaniwang medyo maliit na elastomeric component. Ang pagganap nito ay lubos na nakadepende sa dimensional na katumpakan, materyal na katangian, wire diameter compatibility, compression, at ang geometry ng connector cavity.
Sa mga praktikal na aplikasyon, gumagana ang seal kasama ng connector housing, terminal, wire, locking mechanism, at iba pang elemento ng sealing. Ang isang kumpletong sistema ng sealing samakatuwid ay hindi masusuri ng bahagi ng goma lamang. Dapat na tumugma ang wire seal sa disenyo ng connector at sa mga sukat ng cable nang tumpak.
Para sa mga multi-pin na electrical system, ang pagse-seal sa bawat wire entry point ay partikular na mahalaga dahil ang isang maliit na butas sa paligid ng isang cable ay maaaring maging isang entry path para sa moisture, alikabok, langis, o iba pang mga contaminant. Sa paglipas ng panahon, ang kontaminasyon ay maaaring mag-ambag sa kaagnasan, hindi matatag na pagganap ng kuryente, mga problema sa pagkakabukod, o napaaga na pagkasira ng bahagi.
Pangunahing Punto:Ang 12-pin wire seal ay hindi lang isang rubber ring. Ito ay isang precision sealing component na dapat gumana kasama ng connector housing at wire upang lumikha ng maaasahang environmental barrier.
Paano Nakabalangkas ang 12 Pin Wire Seal?
Ang karaniwang 12-pin connector sealing solution ay maaaring maglaman ng maraming sealing area na naaayon sa mga indibidwal na wire cavity. Depende sa disenyo ng connector, ang seal ay maaaring gawin bilang isang indibidwal na wire seal, isang multi-cavity sealing component, o isa pang espesyal na pagsasaayos.
Ang sealing area ay karaniwang umaasa sa kinokontrol na interference sa pagitan ng elastomer at ng mga nakapaligid na bahagi ng connector. Kapag naipasok nang tama ang wire, ang sealing lip o sealing surface ay na-compress sa paligid ng wire jacket habang nananatiling secure na nakaposisyon sa loob ng connector cavity.
Ang pinakamahalagang salik sa istruktura ay karaniwang kinabibilangan ng:
- Inner diameter:Dapat na tumutugma nang malapit sa naaangkop na wire o diameter ng cable.
- Panlabas na diameter:Dapat magkasya ang connector cavity nang walang labis na pagpapapangit.
- Nagtatatak ng mga labi:Magbigay ng kontroladong contact sa paligid ng wire surface.
- Mga tampok ng pagpapanatili:Tumulong na panatilihing tama ang pagkakaposisyon ng selyo sa panahon ng pagpupulong.
- kapal ng materyal:Nakakaimpluwensya sa compression, flexibility, at pangmatagalang gawi ng sealing.
- Pangkalahatang geometry:Dapat tumugma sa connector housing at terminal configuration.
Dahil ang maliliit na dimensyon na paglihis ay maaaring makaapekto sa pagganap ng sealing, ang precision molding at pare-parehong kontrol sa kalidad ay mahalaga para sa mga aplikasyon ng produksyon.
Ano ang Ginagawa ng 12 Pin Wire Seal?
Ang pangunahing pag-andar ay upang lumikha ng isang hadlang sa kapaligiran sa paligid ng wire entry point. Gayunpaman, ang praktikal na halaga nito ay higit pa sa simpleng waterproofing.
| Function | Layunin | Karaniwang Benepisyo |
|---|---|---|
| Proteksyon sa kahalumigmigan | Nililimitahan ang pagpasok ng tubig sa pamamagitan ng mga bakanteng kawad | Binabawasan ang mga problema sa kuryente na nauugnay sa kahalumigmigan |
| Proteksyon sa alikabok | Nililimitahan ang kontaminasyon ng particulate | Tumutulong na mapanatili ang mas malinis na mga cavity ng connector |
| Panlaban sa kontaminant | Nagbibigay ng hadlang laban sa mga piling kontaminado sa kapaligiran | Nagpapabuti ng tibay ng connector |
| Wire interface sealing | Pinapanatili ang contact sa pagitan ng seal at wire jacket | Sinusuportahan ang pare-parehong pangangalaga sa kapaligiran |
| Suporta sa panginginig ng boses | Pinapanatili ang sealing contact sa panahon ng mekanikal na paggalaw | Tumutulong na mabawasan ang pagtagas na dulot ng vibration |
| Paglaban sa temperatura | Pinapanatili ang mga katangian ng sealing sa loob ng tinukoy na hanay ng temperatura | Sinusuportahan ang operasyon sa hinihingi na mga kapaligiran |
Ang aktwal na antas ng proteksyon ay nakasalalay sa kumpletong sistema ng connector, kabilang ang disenyo ng pabahay, kondisyon ng pagsasama, mga sukat ng wire, materyal ng seal, kalidad ng pagpupulong, at mga kinakailangan sa pagsubok. Samakatuwid, ang isang selyo ay hindi dapat tukuyin nang nakapag-iisa mula sa nilalayon nitong connector system.
Aling mga Materyal ang Karaniwang Ginagamit?
Ang pagpili ng materyal ay isa sa pinakamahalagang desisyon kapag bumubuo o bumili ng wire seal. Ang iba't ibang mga electrical environment ay naglalantad sa mga bahagi ng sealing sa iba't ibang kumbinasyon ng temperatura, moisture, mga langis, kemikal, vibration, at mekanikal na stress.
| Uri ng Materyal | Mga Karaniwang Katangian | Mga Potensyal na Aplikasyon |
|---|---|---|
| Silicone Rubber | May kakayahang umangkop, mahusay na pagganap ng temperatura, na angkop para sa maraming mga aplikasyon ng electrical sealing | Automotive, sensors, electrical connectors |
| EPDM | Magandang weathering at environmental resistance | Mga aplikasyon sa labas at sasakyan |
| NBR | Kapaki-pakinabang kung saan kinakailangan ang paglaban sa ilang mga langis at mga sangkap na nakabatay sa petrolyo | Mga kapaligirang pang-industriya at sasakyan |
| FKM | Mataas na kemikal at paglaban sa temperatura para sa mga demanding na kapaligiran | Mga dalubhasang sistema ng automotive at pang-industriya |
Ang silicone rubber ay madalas na isinasaalang-alang para sa electrical connector sealing dahil ang flexibility nito ay nagbibigay-daan dito na umayon sa mga wire jacket habang pinapanatili ang sealing contact sa mga pagbabago sa temperatura. Gayunpaman, dapat palaging piliin ang tamang materyal ayon sa aktwal na kapaligiran sa pagpapatakbo sa halip na piliin lamang ang pinakakaraniwang ginagamit na opsyon.
Tip sa Pagpili ng Materyal:Sama-samang suriin ang temperatura, pagkakalantad sa kemikal, pag-uugali ng compression, pagkakatugma ng wire jacket, inaasahang buhay ng serbisyo, at mga kondisyon sa kapaligiran bago kumpirmahin ang tambalang goma.
Ano ang Dapat Isaalang-alang Kapag Pumili ng Isa?
Ang pagpili ng 12-pin wire seal ay nagsasangkot ng higit pa sa pagtutugma sa bilang ng mga posisyon ng connector. Dapat kumpirmahin ng mga mamimili at inhinyero ang kumpletong mga kinakailangan sa dimensional at kapaligiran bago maglagay ng order sa produksyon.
-
Wire diameter
Kumpirmahin ang aktwal na diameter sa labas ng pagkakabukod ng wire. Ang isang selyo na idinisenyo para sa isang makabuluhang naiibang diameter ay maaaring lumikha ng hindi sapat na compression o labis na puwersa ng pagpupulong. -
Mga sukat ng cavity ng connector
Ang panlabas na geometry ng seal ay dapat na tumugma nang tumpak sa connector cavity. -
Materyal na goma
Piliin ang tambalan ayon sa temperatura, kahalumigmigan, mga kemikal, langis, pagkakalantad sa UV, at iba pang mga kadahilanan sa kapaligiran. -
Katigasan
Ang tigas ng goma ay nakakaapekto sa puwersa ng pagpapasok, compression, flexibility, at sealing contact. -
Saklaw ng temperatura
Ang inaasahang minimum at maximum na temperatura ng pagpapatakbo ay dapat tukuyin bago ang pag-apruba ng materyal. -
Kinakailangan sa pangangalaga sa kapaligiran
Tukuyin ang kinakailangang antas ng proteksyon sa kapaligiran para sa kumpletong pagpupulong ng connector. -
Proseso ng pagpupulong
Ang manual insertion, automated harness assembly, terminal crimping, at connector mating ay maaaring magpataw ng iba't ibang pangangailangan sa seal. -
Dami ng produksyon
Maaaring bigyang-katwiran ng mga high-volume na proyekto ang nakalaang tooling at na-optimize na proseso ng paghubog, habang ang mga application na mababa ang volume ay maaaring mangailangan ng iba't ibang diskarte sa pag-unlad.
Saan Ginagamit ang 12 Pin Wire Seals?
Maaaring gamitin ang 12-pin sealing configuration saanman kailangang dumaan ang maraming electrical circuit sa isang connector habang pinapanatili ang proteksyon sa kapaligiran.
- Mga wiring harness ng sasakyan:Mga compartment ng engine, body electronics, lighting system, sensors, control modules, at iba pang mga electrical system ng sasakyan.
- Mga de-kuryenteng sasakyan:Mga napiling low-voltage na electrical interface, sensor, control system, at auxiliary electrical equipment.
- Kagamitang pang-industriya:Makinarya, automation system, control cabinet, sensor, motor, at mobile na kagamitan.
- Makinarya sa agrikultura:Nalantad ang kagamitan sa putik, ulan, alikabok, vibration, at mga pagbabago sa temperatura.
- Makinarya sa konstruksiyon:Ang mga mabibigat na kagamitan na nangangailangan ng matibay na koneksyon sa kuryente sa mga mahihirap na kapaligiran sa labas.
- Mga panlabas na sistema ng kuryente:Ang mga kagamitan na nakalantad sa ulan, alikabok, halumigmig, at pagbabago ng mga kondisyon sa kapaligiran.
- Espesyal na kagamitang elektroniko:Mga application na nangangailangan ng mga compact multi-circuit wiring na may environmental sealing.
Tinutukoy ng eksaktong aplikasyon ang kinakailangang materyal, mga sukat, istraktura ng sealing, at paraan ng pagpapatunay. Ang isang bahagi na angkop para sa isang protektadong panloob na sistema ng kontrol ay maaaring hindi angkop para sa isang nakalantad na kompartimento ng makina o mabigat na gawaing panlabas na makina.
Paano Dapat Mag-install ng Wire Seal?
Ang tamang pag-install ay mahalaga dahil kahit na ang isang mataas na kalidad na selyo ay maaaring mawala ang pagiging epektibo nito kung ito ay nasira, hindi tama ang posisyon, o ipinares sa isang hindi angkop na wire.
- Suriin ang selyo:Suriin kung may mga hiwa, bitak, deformation, flash, kontaminasyon, o iba pang nakikitang mga depekto.
- Kumpirmahin ang pagiging tugma ng wire:I-verify na ang diameter ng wire ay tumutugma sa tinukoy na hanay ng sealing.
- Ihanda ang wire:Tiyaking malinis at walang sira ang wire jacket.
- Iposisyon nang tama ang selyo:Siguraduhin na ang bahagi ng sealing ay nakatuon ayon sa disenyo ng connector.
- Maingat na ipasok ang terminal:Iwasang mapunit o igulong ang sealing lip sa panahon ng terminal insertion.
- I-verify ang pagpapanatili ng terminal:Kumpirmahin na naabot ng terminal ang tamang posisyon at mekanismo ng pag-lock.
- Suriin ang huling pagpupulong:Suriin ang posisyon ng seal at kondisyon ng connector mating bago subukan.
Para sa automated na produksyon, ang selyo ay dapat ding suriin para sa pagiging tugma sa kagamitan sa pagpasok, tooling, bilis ng pagpupulong, at mga kinakailangan sa pagpapadulas. Ang sobrang puwersa ng pagpapasok ay maaaring makapinsala sa seal o wire, habang ang hindi sapat na compression ay maaaring mabawasan ang proteksyon sa kapaligiran.
Anong mga Problema ang Maaaring Idulot ng Maling Napiling Selyo?
Maraming problema sa connector sealing ay nagmumula sa hindi pagkakatugma sa pagitan ng seal at ng aktwal na aplikasyon sa halip na sa konsepto ng sealing system mismo.
| Potensyal na Problema | Posibleng Dahilan | Inirerekomendang Pag-iwas |
|---|---|---|
| Pagpasok ng tubig o kahalumigmigan | Maling sukat o hindi sapat na compression | I-verify ang mga sukat ng wire at cavity |
| Pagpunit ng selyo | Labis na puwersa ng pagpapasok o matutulis na mga gilid | Suriin ang assembly tooling at component geometry |
| Paggalaw ng kawad | Hindi magandang pagpapanatili o hindi angkop na istraktura ng sealing | Suriin ang pagiging tugma ng connector at seal |
| Pagtigas o pagbitak | Hindi angkop ang materyal para sa operating environment | Pumili ng katugmang rubber compound |
| Labis na puwersa ng pagpupulong | Maling laki ng seal o sobrang interference | I-optimize ang mga sukat at tigas |
| Napaaga ang pagpapapangit ng selyo | Pangmatagalang compression o pagkakalantad sa temperatura | Suriin ang pag-uugali ng compression at mga kondisyon ng serbisyo |
Ang mga isyung ito ay nagpapakita kung bakit ang mga desisyon sa pagbili ay dapat na nakabatay sa kumpletong teknikal na mga detalye kaysa sa presyo o hitsura lamang.
Paano Napapabuti ng Custom Manufacturing ang Connector Sealing?
Ang mga karaniwang bahagi ng sealing ay praktikal kapag ang connector at mga sukat ng wire ay tumutugma na sa isang naitatag na disenyo. Gayunpaman, maraming proyekto ng OEM at pang-industriya ang nangangailangan ng customized na geometry dahil sa mga espesyal na cavity ng connector, hindi pangkaraniwang diameter ng wire, limitadong espasyo sa pag-install, o nangangailangan ng mga kondisyon sa kapaligiran.
Ang custom na pagmamanupaktura ay nagbibigay-daan sa sealing profile, mga sukat, materyal, tigas, kulay, at proseso ng produksyon na mabuo sa paligid ng aplikasyon ng customer.
Halimbawa, ang isang naka-customize na 12-pin wire seal na proyekto ay maaaring mangailangan ng:
- Na-customize na mga panloob na diameter para sa iba't ibang mga detalye ng wire
- Espesyal na panlabas na geometry para sa isang proprietary connector housing
- Iba't ibang disenyo ng sealing lip
- Tukoy na tigas ng goma
- Customized na mga kulay para sa circuit identification
- Pagpili ng materyal batay sa temperatura o pagkakalantad sa kemikal
- Tooling na binuo mula sa mga drawing, sample, o 3D na data
- Pare-parehong dimensional na kontrol para sa mataas na dami ng produksyon
Zhejiang Guoming Rubber Technology Co., Ltd.maaaring isaalang-alang kapag kumukuha ng mga customized na rubber sealing na bahagi para sa mga application ng electrical connector. Para sa mga proyekto ng OEM, ang pagbibigay ng kumpletong teknikal na impormasyon sa simula ng pagbuo ay maaaring makatulong na mabawasan ang mga hindi kinakailangang sampling cycle at mapabuti ang komunikasyon sa pagitan ng taga-disenyo ng connector, tagagawa ng seal, at assembly team.
Ano ang Dapat Itanong ng Mga Mamimili sa Tagagawa ng Wire Seal?
Bago pumili ng isang supplier, ang mga koponan sa pagbili ay dapat magtatag ng isang malinaw na teknikal na checklist. Nakakatulong ito na maiwasan ang isang bahagi na mukhang tama na gamitin sa isang hindi angkop na aplikasyon.
✓ Anong rubber materials ang available?
✓ Anong hanay ng diameter ng wire ang maaaring tanggapin ng selyo?
✓ Maaari bang gumawa ang supplier ayon sa mga guhit o sample?
✓ Magagawa ba ng supplier ang custom na tooling?
✓ Anong mga dimensional tolerance ang maaaring mapanatili?
✓ Sa anong temperatura at mga kondisyon sa kapaligiran idinisenyo ang materyal?
✓ Maaari bang magbigay ng mga sample ng produksyon bago ang mass production?
✓ Anong mga pamamaraan ng inspeksyon ng kalidad ang magagamit?
✓ Maaari bang suportahan ng supplier ang malaking dami ng produksyon ng OEM?
✓ Maaari bang magbigay ang supplier ng pare-parehong kalidad ng batch-to-batch?
Para sa mga programang pang-industriya at sasakyan, dapat ding isaalang-alang ng mga mamimili ang pagkakapare-pareho ng produksyon, kakayahang masubaybayan, teknikal na komunikasyon, pamamahala ng tooling, packaging, kakayahan sa paghahatid, at pangmatagalang katatagan ng supply.
Ang isang maaasahang relasyon ng supplier ay dapat lumampas sa unang sample. Ang pangmatagalang pagganap ng connector ay nakasalalay sa pagpapanatili ng mga matatag na katangian ng materyal, katumpakan ng dimensyon, at mga kontrol sa produksyon sa maraming batch.
Mga Madalas Itanong
Ano ang pangunahing layunin ng isang 12 Pin Wire Seal para sa Electric Connector?
Ang pangunahing layunin nito ay upang i-seal ang mga wire entry point sa isang 12-posisyong electrical connector at bawasan ang pagtagos ng tubig, alikabok, at iba pang mga contaminant sa kapaligiran sa connector system.
Ang silicone rubber ba ay angkop para sa isang 12-pin wire seal?
Ang silicone na goma ay maaaring maging angkop para sa maraming mga aplikasyon ng sealing ng electrical connector dahil sa kakayahang umangkop at pagganap ng temperatura nito. Gayunpaman, ang panghuling pagpili ng materyal ay dapat na nakabatay sa aktwal na temperatura, kemikal, mekanikal, at mga kinakailangan sa kapaligiran.
Ginagawa ba ng 12-pin wire seal na hindi tinatablan ng tubig ang buong connector?
Hindi sa sarili. Ang proteksyon sa kapaligiran ay nakasalalay sa kumpletong pagpupulong ng connector, kabilang ang housing, terminal, wire seal, mating surface, plugs, locking feature, at kalidad ng assembly.
Maaari bang ipasadya ang isang 12-pin wire seal?
Oo. Depende sa tagagawa at aplikasyon, ang mga sukat, mga profile ng sealing, materyal, tigas, kulay, at iba pang mga katangian ay maaaring i-customize ayon sa mga kinakailangan sa engineering.
Paano ko pipiliin ang tamang sukat ng wire seal?
Magsimula sa aktwal na wire sa labas ng diameter at mga sukat ng cavity ng connector. Ang seal ay dapat magbigay ng naaangkop na compression nang hindi lumilikha ng labis na puwersa ng pagpapasok o nakakasira sa wire jacket.
Maaari bang gamitin ang mga wire seal sa mga automotive application?
Oo. Ang mga wire seal ay malawakang ginagamit bilang bahagi ng sealed automotive connector at wiring harness system. Ang naaangkop na materyal at disenyo ay nakasalalay sa lokasyon ng sasakyan at mga kondisyon sa kapaligiran.
Bakit mahalaga ang tigas ng goma?
Nakakaimpluwensya ang katigasan sa flexibility, compression, insertion force, sealing contact, at pangmatagalang pag-uugali ng deformation. Ang naaangkop na katigasan ay dapat matukoy kasama ng disenyo ng connector at mga sukat ng wire.
Anong impormasyon ang dapat kong ibigay para sa isang custom na wire seal quotation?
Kasama sa kapaki-pakinabang na impormasyon ang mga guhit, sample, sukat ng cavity ng connector, diameter ng wire, mga kinakailangan sa materyal, temperatura ng pagpapatakbo, mga kondisyon sa kapaligiran, inaasahang dami, aplikasyon, at anumang kinakailangang pagsubok o mga detalye ng kalidad.
Pangwakas na Pagsasaalang-alang
A 12 Pin Wire Seal para sa Electric Connectoray isang maliit na bahagi na may mahalagang papel sa pagiging maaasahan ng isang multi-circuit electrical connection. Ang pagiging epektibo nito ay nakasalalay sa pakikipag-ugnayan sa pagitan ng materyal, geometry, laki ng wire, cavity ng connector, compression, proseso ng pagpupulong, at mga kondisyon sa kapaligiran.
Para sa mga team ng engineering, ang pinakamahalagang hakbang ay ang tukuyin ang kumpletong kapaligiran sa pagpapatakbo bago piliin ang materyal at sukat ng sealing. Para sa mga koponan sa pagbili, mga kakayahan ng supplier, pagkakapare-pareho ng pagmamanupaktura, suporta sa pagpapasadya, at kontrol sa kalidad ay dapat isaalang-alang kasama ng presyo ng yunit.
Kapag hindi matugunan ng isang karaniwang bahagi ang mga kinakailangan, ang isang wire seal na dinisenyo ng OEM ay maaaring magbigay ng mas tumpak na akma para sa connector system. Ang direktang paggawa mula sa mga drawing ng engineering, sample, o dimensional na detalye ay makakatulong din sa mga manufacturer na bumuo ng solusyon sa sealing na mas mahusay na nakaayon sa panghuling aplikasyon.
